【22EO-B6H-T】电磁换向阀

概述：

电磁换向阀是电磁铁直接操纵切换方向的控制阀，主要用于液压执行机构的启动、停止和方向控制，亦可作为大功率液压阀的先导阀。

规格有6通径、10通径的二位二通、二位四通、三位四通阀等。

使用条件：

使用介质品种	矿物油；含水工作液
介质温度范围	矿物油:-20℃～+70℃；含水工作液：+10℃～+54℃
介质粘度范围	10～350mm2/S
油液过滤精度	≤30μm
额定使用压力	31.5MPa

技术规格：

通径：	6	10
公称流量：	10L/min	40L/min
公称压力：	31.5MPa
允许背压：	<6.3MPa
换向频率：	干式电磁铁30次/分；   湿式电磁铁60次/分
最高换向频率：	干式电磁铁60次/分；   湿式电磁铁120次/分
使用电压：	AC  220V；        50HZ；      DC 12V 24V
允许电压变动范围：	±10%
电磁铁功耗（吸持时）	AC：26W； DC：40W	AC：40W； DC：42W
允许通电持续时间：	允许长期工作制



型号说明：

2

2

E

O

－

B

6

H

－T

2－－－阀芯工作位置：2＝二位

2－－－通油路数：2＝二通

E－－－电磁铁类型：

　　　　B＝湿式交流型（AC）

　　　　E＝湿式直流型（DC）

　　　　D＝干式交流型（AC）

O－－－滑阀机能：O＝常闭型

　　　　　　　　H＝常开型

B－－－连接方式：B＝板式连接型

6－－－公称通径：6、10

H－－－公称压力：H＝31.5MPa

T－－－T＝弹簧复位及对中型







型号说明：

2

4

E

O

-B

10

H

-T

Z

LH

2－－－阀芯工作位置：

　　　　2＝二位

　　　　3＝三位

4－－－通油路数：4＝四通

E－－－电磁铁类型：

　　　　E＝湿式直流型（DC）

　　　　B＝湿式交流型（AC）

　　　　D＝干式交流型（AC）

O－－－－滑阀机能代号：（附表）

B－－－连接方式：B＝板式连接

10－－－公称通径：10

H－－－公称压力：H＝31.5MPa

T－－－T＝弹簧复位及对中型

　　　　无弹簧 无此代号

Z－－－Z＝带单阻尼调节

　　　　ZZ＝带双阻尼调节

LH－－－LH＝电磁铁反装型





型号说明：

2

2

B

O

-H

6

B

-T

2－－－阀芯工作位置：2 ＝二位

2－－－通油路数：2＝二通

B－－－电磁铁类型：

　　　　E＝湿式直流型（DC）

　　　　B＝湿式交流型（AC）

O－－－滑阀机能：O＝常闭型

　　　　　　　H＝常开型

H－－－公称压力：H＝31.5MPa

6－－－公称通径：6

B－－－连接方式：B＝板式连接

T－－－T＝弹簧复位及对中型





型号说明：

3

4

E

M

-H

6

B

-T

Z

LH

3－－－阀芯工作位置：

　　　　2＝二位

　　　　3＝三位

4－－－通油路数：4＝四通

E－－－电磁铁类型：

　　　　E＝湿式直流型（DC）

　　　　B＝湿式交流型（AC）

　　　　D＝干式交流型（AC） (6通径无D型)

M－－－－滑阀机能代号：（附表）

H－－－公称压力：H＝31.5MPa

6－－－公称通径：6、10

B－－－B＝板式连接型

T－－－T＝弹簧复位及对中型

　　　　无弹簧 无此代号

Z－－－Z＝带单阻尼调节

　　　　ZZ＝带双阻尼调节

LH－－－LH＝电磁铁反装型

概述：
    电磁换向阀是电磁铁直接操纵切换方向的控制阀，主要用于液压执行机
构的启动、停止和方向控制，亦可作为大功率液压阀的先导阀。
    规格有6通径、10通径的二位二通、二位四通、三位四通阀等。
使用条件：



使用介质品种	矿物油；含水工作液
介质温度范围	矿物油:-20℃～+70℃；含水工作液：+10℃～+54℃
介质粘度范围	10～350mm2/S
油液过滤精度	≤30μm
额定使用压力	31.5MPa



技术规格：



通径：	6	10
公称流量：	10L/min	40L/min
公称压力：	31.5MPa
允许背压：	<6.3MPa
换向频率：	干式电磁铁30次/分；湿式电磁铁60次/分
最高换向频率：	干式电磁铁60次/分；湿式电磁铁120次/分
使用电压：	AC220V；50HZ；DC 12V 24V
允许电压变动范围：	±10%
电磁铁功耗（吸持时）	AC：26W； DC：40W	AC：40W； DC：42W
允许通电持续时间：	允许长期工作制

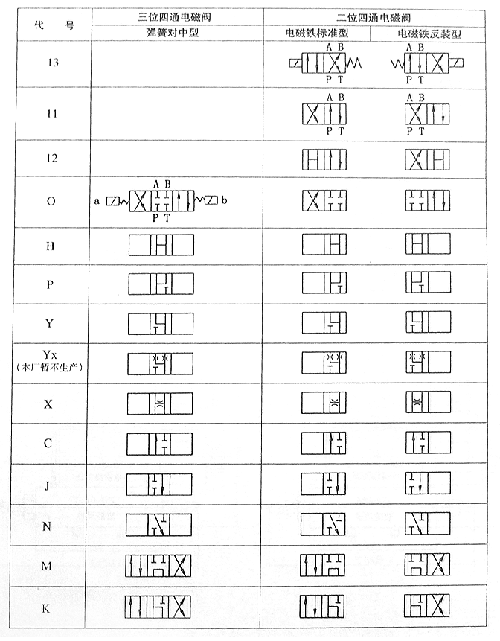

滑阀机能：

外形安装尺寸：

1）6通径：

外形安装尺寸：

二位四通型：

阻尼器：

阻尼器分单阻尼器（ZF1）和双阻尼器（ZF2）两种，前者为P油口阻尼，
实质上是一个小型节流阀，后者为A.B口阻尼，实质上是两个小型的单
向节流阀，控制流过流量的大小。

阻尼器外形安装：

滑阀机能：

注：若需二位二通阀可将二位四通阀A、B油口任意堵住一个即成，但T油口

必须接回油管。10通径阀有二个T油口，使用时任选一个。

此类阀T油口必须接回油管路，允许背压6.3MPa。

滑阀机能：

外形安装尺寸：

本阀安装尺寸与二位四通型6通径阀相同。

外形安装尺寸：

1) 6通径： a、二位四通型

b、三位四通型：

``

2) 10通径：

a、二位四通型：(其余尺寸见上图)

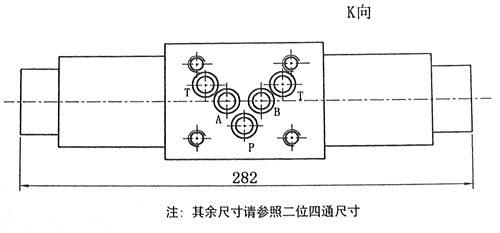

b、三位四通型
