本型电流互感器为油浸式全密封型绝缘结构、户外型产品，适用于额定频率50Hz或60Hz、额定电压为110kV的电力系统中，作电能计量、电流测量和继电保护用。





防污等级 (W2为Ⅲ级污秽、W3为Ⅳ级污秽、GY为高原地区)

额定电压等级，kV

设计序号

带保护级

电流互感器

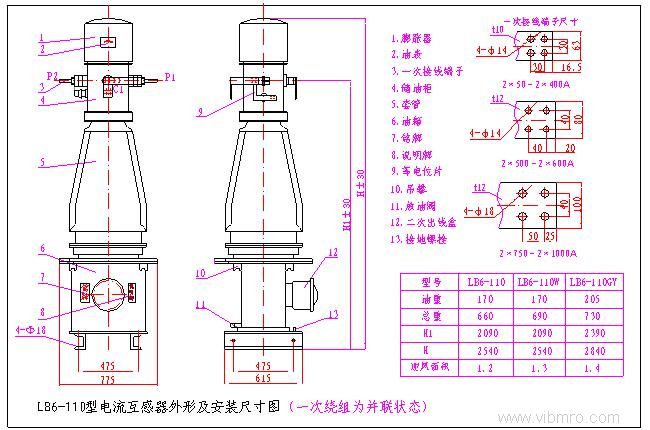

本型电流互感器为油浸式全密封型绝缘结构，主绝缘为油浸纸电容型复合绝缘，一次绕组为”U”字型；器身装在充满变压器油的油箱中，并经真空干燥和浸油处理；一次出线端子在储油柜上，串并联为外换装置，在储油柜外便可以换接；采用不锈钢金属膨胀器作为油补偿装置，通过膨胀器上端窗口指针位置来表示油面指示。二次绕组可以根据用户需求任意组合，带负荷能力强。内部电场分布均匀且场强较低、局部放电量低。
