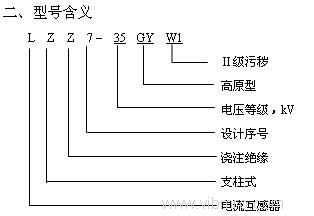

LZZ7-35GYW1型电流互感器
一、概述
本型电流互感器为环氧树脂浇注全封闭产品，适用于额定频率50Hz或60Hz、额定电压35 kV及以下的电力系统中，作电能计量、电流测量和继电保护用。本产品符合IEC60044-1及GB1208《电流互感器》标准。
三、结构简介
本型电流互感器为全封闭支柱式结构，耐污染及潮湿，尤其适用于表面凝露环境、热带及高原地区。产品底部有四个直径17.5的孔，供安装用。
四、技术参数
1、额定一次电流、准确级组合、额定输出及动、热稳定电流见表
2、额定绝缘水平：40.5/95/185kV
3、局部放电水平符合GB1208《电流互感器》标准。
|
额定一次电流(A) |
额定二次电流(A) |
准确级组合 |
额定输出(VA) |
短时热电流（Ith）(kA/s) |
额定动稳定电流（Idyn）(kA) | ||
|
0.2 |
0.5 |
10P10 | |||||
|
50 |
5，1 |
0.2/0.5
0.2/10P10
0.5/10P10 |
10 |
20 |
30 |
8/2 |
20 |
|
75 |
12/2 |
30 | |||||
|
100 |
16/2 |
40 | |||||
|
150 |
20/2 |
50 | |||||
|
200 | |||||||
|
300 |
20/4 |
50 | |||||
|
400 | |||||||
|
500 | |||||||
|
600 |
31.5/4 |
80 | |||||
|
750 | |||||||
|
800 | |||||||
|
1000 |
40/4 |
100 | |||||
注：若用户有要求，测量级可为0.2S、0.5S级。
五、外形尺寸
